键的种类和标记

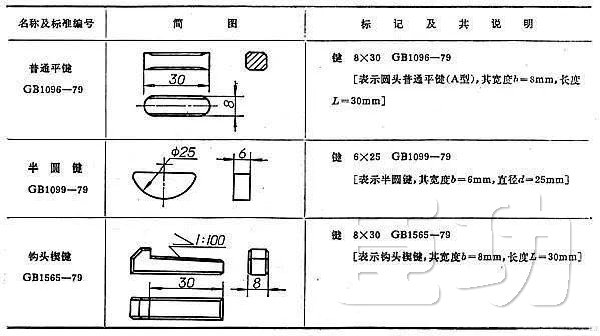

  键的作用 键通常用来联结轴与轴上的零件（如齿轮、带轮等），使它们和轴一起转动。键的种类 常用的键有普通平键，半圆键和钩头楔键三种，它们的简图和标记如表所示。

  键连接的装配图画法
  键连接的装配关系

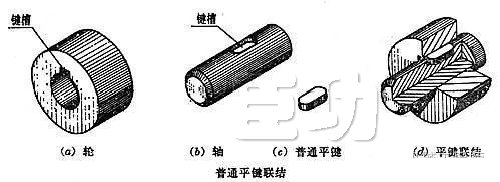

  用上述三种键连接轴和轮，必须在轴和轮上加工出键槽。装配好后，键有一部分嵌在轴上的键槽内，另一部分嵌在轮上的键槽内，这样就可以保证轴和轮一起转动。下图示出了用普通平键连接轴和轮的情况。

  普通平键的公称尺寸：b x h （键宽x键高） 可根据轴的直径d由GBI096一90中直接查表得到；键的长度一般应比相应的轮毂长度短5～10mm，并取相近的标准值。

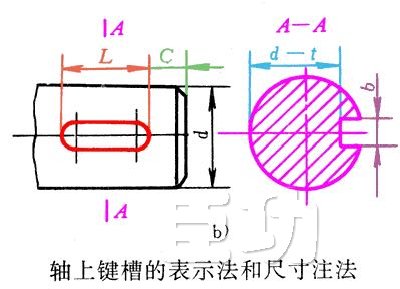

下图是轴上键槽的常用表示法和尺寸注法：

  上图中t和t1可由机械工程师手册或者国标中查表得到。

普通平键连接的装配图画法

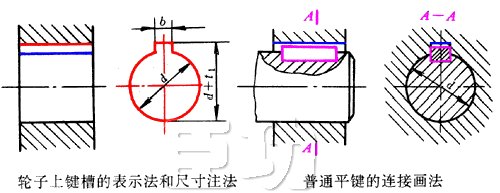

  主视图(见上图)为通过轴的轴线和键的纵向对称平面剖切后画出的，根据国家标准规定，此时轴和键均按不剖绘制。为了表示键在轴上的装配情况，轴采用了局部剖视。左视图为A-A全剖视，在图中，键的两侧面和下底面分别与轮子槽两侧面、轴槽两侧面和轴槽底面相接触，应画一条线；而键的上顶面与轮子槽的底面间应留有空隙，故画成两条线。
在装配图中（一般在明细栏内）应注明键的标记。
