机械制图 | 齿轮表示法

齿轮、齿条、蜗杆、蜗轮及链轮画法（GB/T 4459.2-2003）

（臣功减速机技术部配图 技术咨询：13818003121）

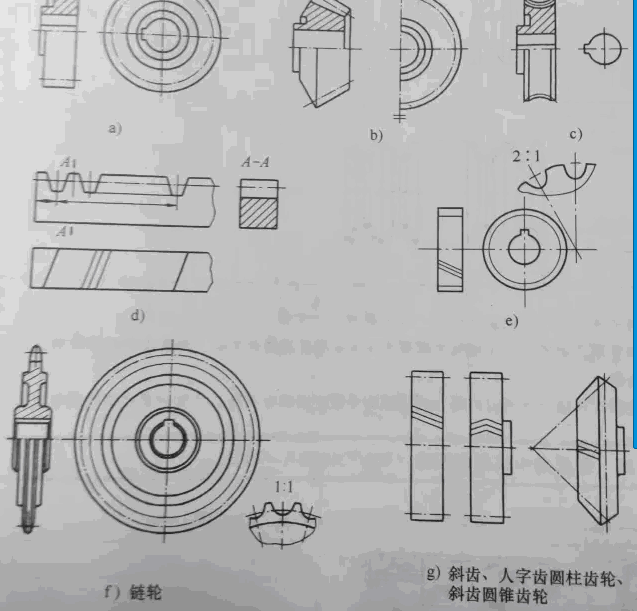

1.齿顶圆和齿顶线用粗实线绘制
2.分度圆和分度线用细点画线绘制
3.齿根圆和齿根线用细实线绘制，可省略不画；在剖视图中，齿根线用粗实线绘制
4.在剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖处理（图a~f）
5.如需要注出齿条的长度时，可在画出齿形的图中注出，并在另一视图中用粗实线画出其范围线（图d）
6.如需表明齿形，可在图形中用粗实线画出一个或两个齿；或用适当比例的局部放大图表示（图f）
7.当需要表示齿线的特征时，可用三条与齿线方向一致的细实线表示（图d、g）。直齿则不需表示
8.圆弧齿轮的画法见图e
齿轮、蜗杆、蜗轮啮合画法（GB/T 4459.2-2003）

（臣功减速机技术部配图 技术咨询：13818003121）

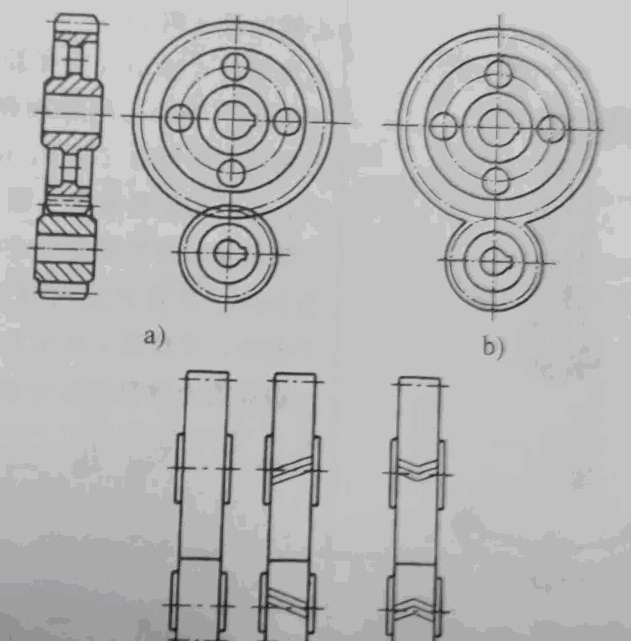

1.在垂直于圆柱齿轮轴线的投影面的视图中，啮合区内的齿顶圆均用粗实线绘制（图a），亦可省略（图b）
2.在平行于圆柱齿轮、锥齿轮轴线的投影面的视图中，啮合区的齿顶线不需画出，节线用粗实线绘制；其他处的节线用细点画线绘制（图c）

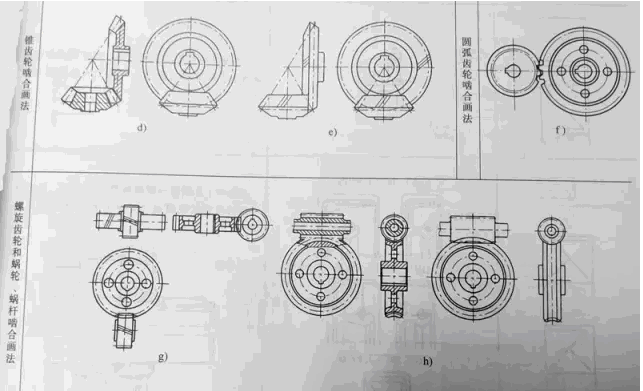

3.在圆柱齿轮啮合、齿轮齿条啮合和锥齿轮啮合的剖视图中，当剖切平面通过两啮合齿轮的轴线时，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用细虚线绘制（图a），也可省略不画（图d）
4.在剖视图中，当剖切平面不通过啮合齿轮的轴线时，齿轮一律按不剖绘制
5.圆弧齿轮啮合的画法见图f
