电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。下面为大家介绍电动机型号含义等信息, 文章后面介绍如何快速查询电机的尺寸图。

一、电动机型号组成及含义

由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。

1、类型代号是表征电机的各种类型而采用的汉语拼音字母。

比如：异步电动机Y同步电动机T
同步发电机TF直流电动机Z
直流发电机ZF

2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。

比如：隔爆型用B表示YB轴流通风机上用YT
电磁制动式YEJ变频调速式YVP
变极多速式YD起重机用YZD等。

3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。对于次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。比如：Y2YB2

4、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。
如：Y2--160M1–8
Y：机型，表示异步电动机;
2：设计序号，“2”表示次基础上改进设计的产品;
160：中心高，是轴中心到机座平面高度;
M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。
8：极数，“8”是指8极电动机。
如：Y630—10/1180
Y表示异步电动机;
630表示功率630KW;
10极、定子铁心外径1180MM。

二、规格代号主要用中心高、机座长度、铁心长度、极数来表示

1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高

H在45mm~71mm的属于微型电动机;
H在80mm~315mm的属于小型电动机;
H在355mm~630mm的属于中型电动机;
H在630mm以上属于大型电动机。

2、机座长度用国际通用字母表示：
S——短机座
M——中机座
L——长机座

3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。

4、极数分2极、4极、6极、8极等。

三、特殊环境代号有如下规定：

特殊环境代号
“高”原用G
船(“海”)用H
户“外”用W
化工防“腐”用F
热带用T
湿热带用TH
干热带用TA
电动机型号

四、补充代号仅适用于有补充要求的电机

举例说明：产品型号为YB2-132S-4H的电动机各代号的含义为：
Y:产品类型代号，表示异步电动机;
B:产品特点代号，表示隔爆型;
2:产品设计序号，表示第二次设计;
132：电机中心高，表示轴心到地面的距离为132毫米;
S:电机机座长度，表示为短机座;
4：极数，表示4极电机;
H:特殊环境代号，表示船用电机。

通过以上对电动机型号详细的介绍，相信我们以后看到产品型号，就能知道该电机的类型、特点、设计序号、电机的规格以及它所使用的环境等信息。

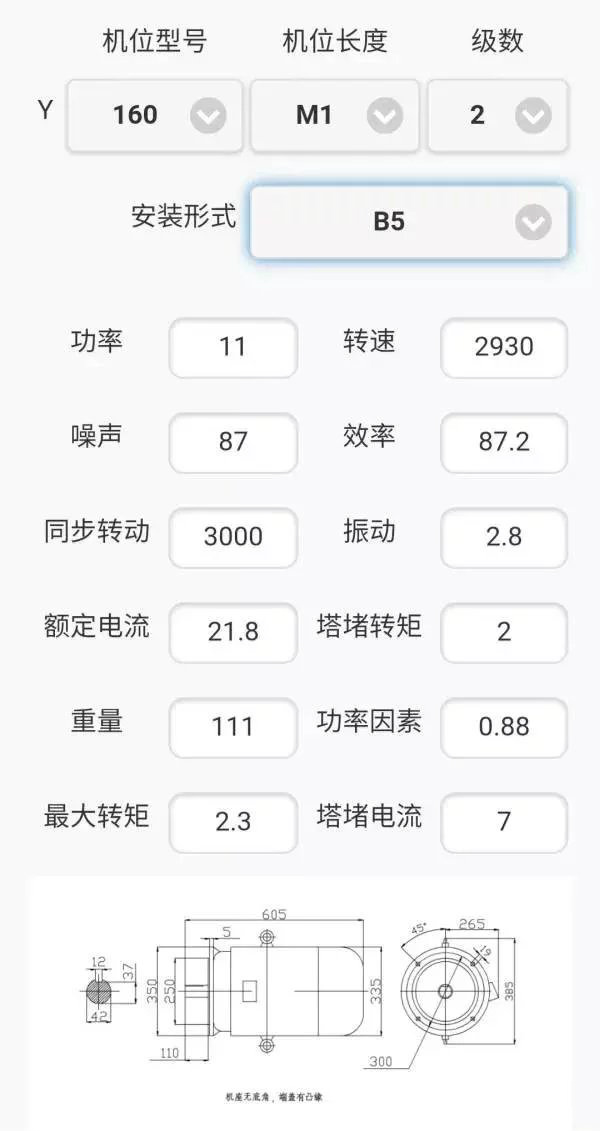

五、查询电机尺寸

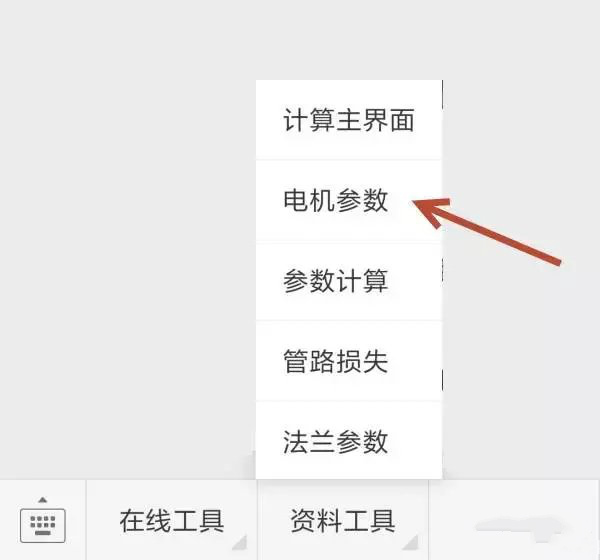

点击公众号下面的命令"电机参数"

2. 选择电机类型

3. 选择电机型号
